C89 · C150
Muros de carga
Montantes verticales y canales de panel, seleccionados según las cargas, los huecos y la altura del muro.

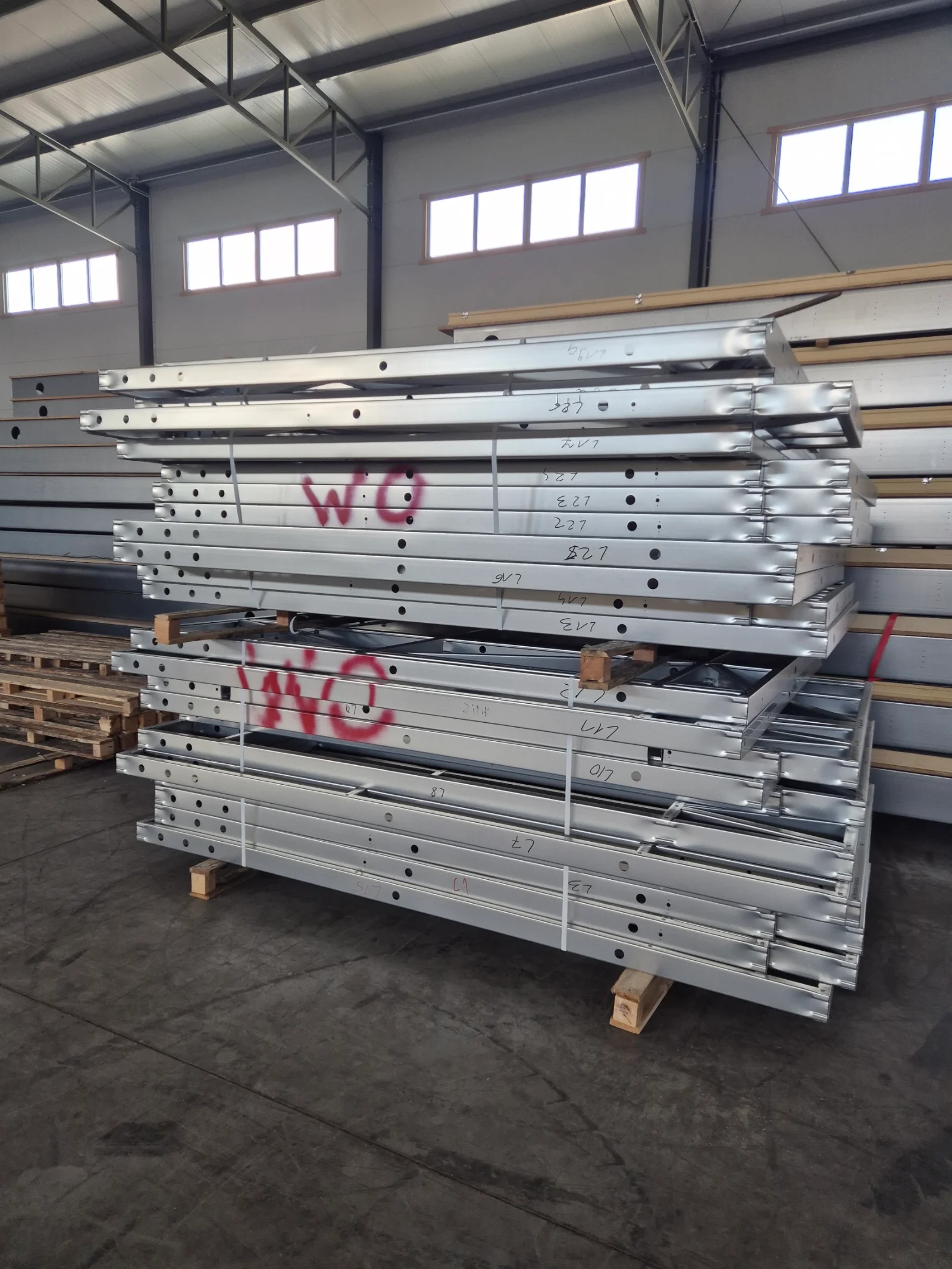

Perfiles LGS
Perfiles LGS
Del C50 al C250, cada perfil se calcula, perfora, corta y marca según su función estructural.
revestimiento de zinc-magnesio · S350GD
El acero de nuestros perfiles
Acero S350GD conformado en frío y protegido con revestimiento revestimiento de zinc-magnesio de zinc, aluminio y magnesio.
- Calidad
- S350GD
- Límite elástico mín.
- 350 N/mm²
- Resistencia a la tracción mín.
- 420 N/mm²
- Reacción al fuego
- A1
- Recubrimiento
- ZM250 / ZM310
- Norma
- EN 10346
C50 → C250
Seis alturas de sección
De 50 a 250 mm de altura, con espesores habituales de 0.7 a 2 mm. La sección y la separación se determinan mediante el cálculo de estabilidad conforme al Eurocódigo 3.
| Perfil | H · alma | B · ala | C · labio |
|---|---|---|---|
| C89 | 89 mm | 50 mm | 15 mm |
| C150 | 150 mm | 50 mm | 15 mm |
| C200 | 200 mm | 50 mm | 15 mm |
| C250 | 250 mm | 50 mm | 15 mm |
Usos estructurales
Una familia de perfiles, tres funciones estructurales.
C150 · C200 · C250
Forjados
Viguetas horizontales dimensionadas según la luz, las cargas permanentes y las sobrecargas de uso, y la flecha.
C89
Cerchas de cubierta
Perfiles ensamblados en cerchas para salvar luces entre apoyos y resistir las cargas de nieve, viento y cubierta.
Detalles de producción
Operaciones con control digital
Las operaciones se definen directamente a partir del archivo de producción para agilizar el montaje, facilitar el paso de instalaciones y evitar ajustes manuales.

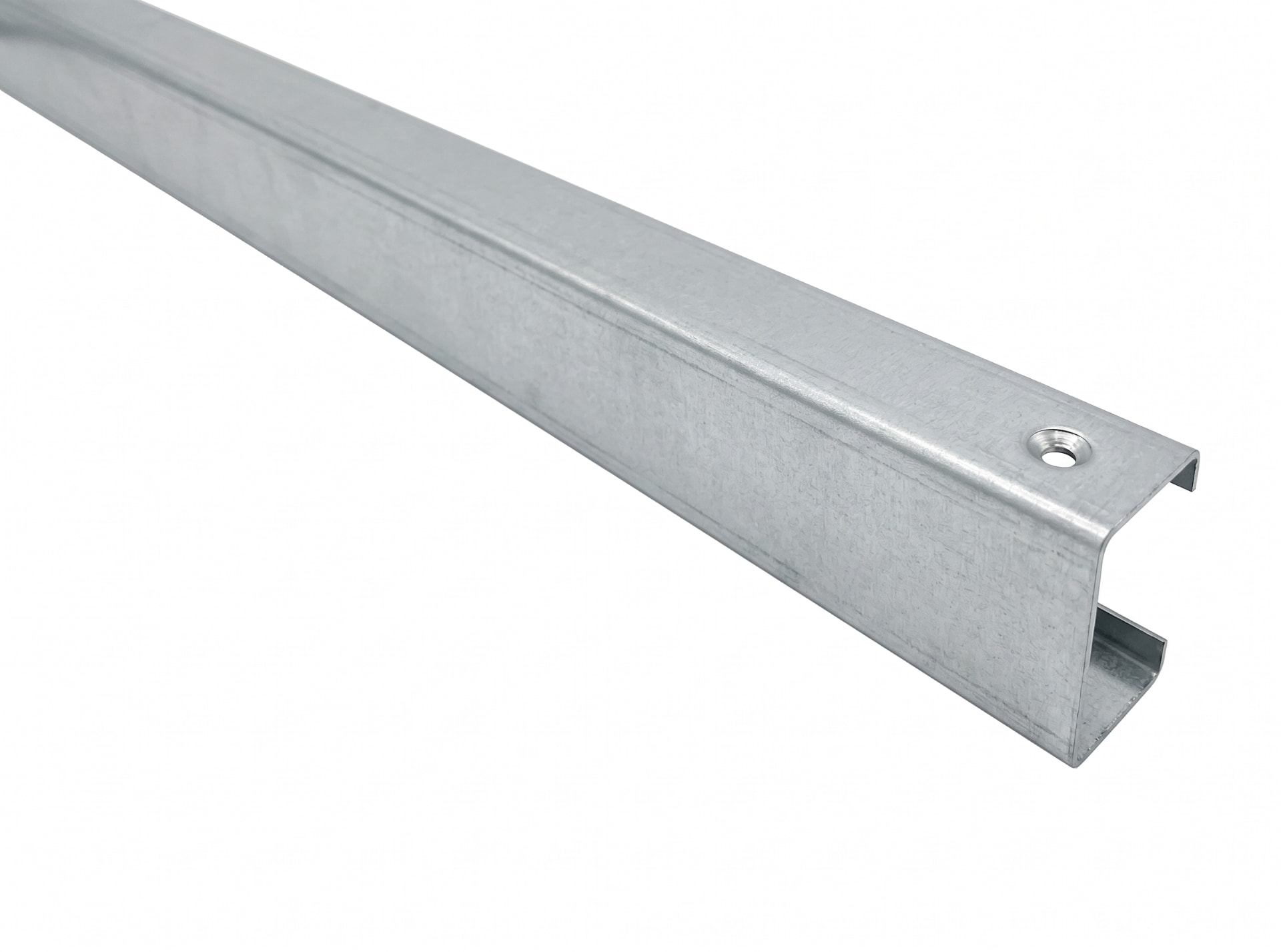

Screw Hole
Conexión precisa con un sobreespesor limitado en la zona del tornillo.

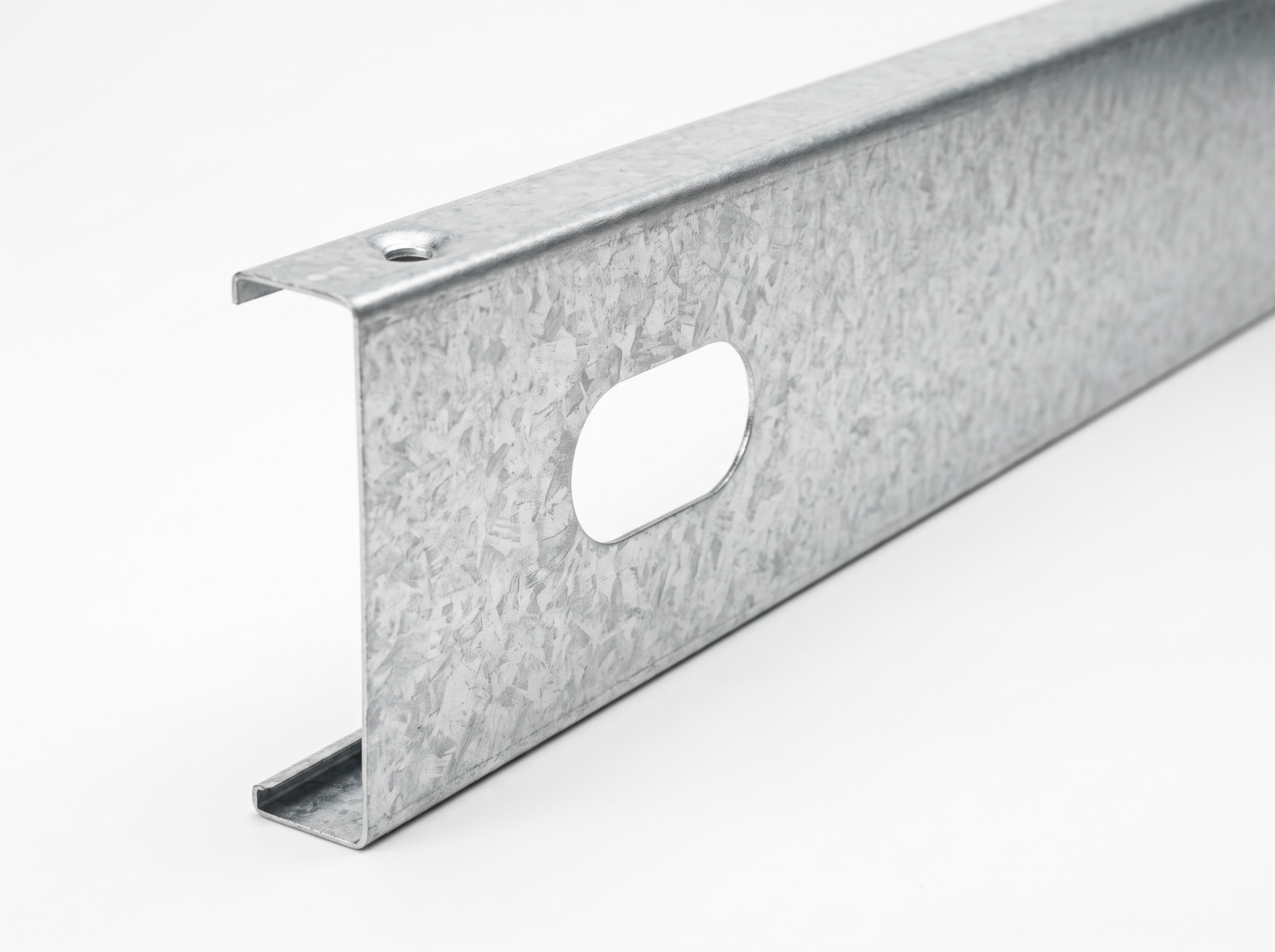

Service Hole
Abertura de 35 × 70 mm para cables eléctricos y de datos.

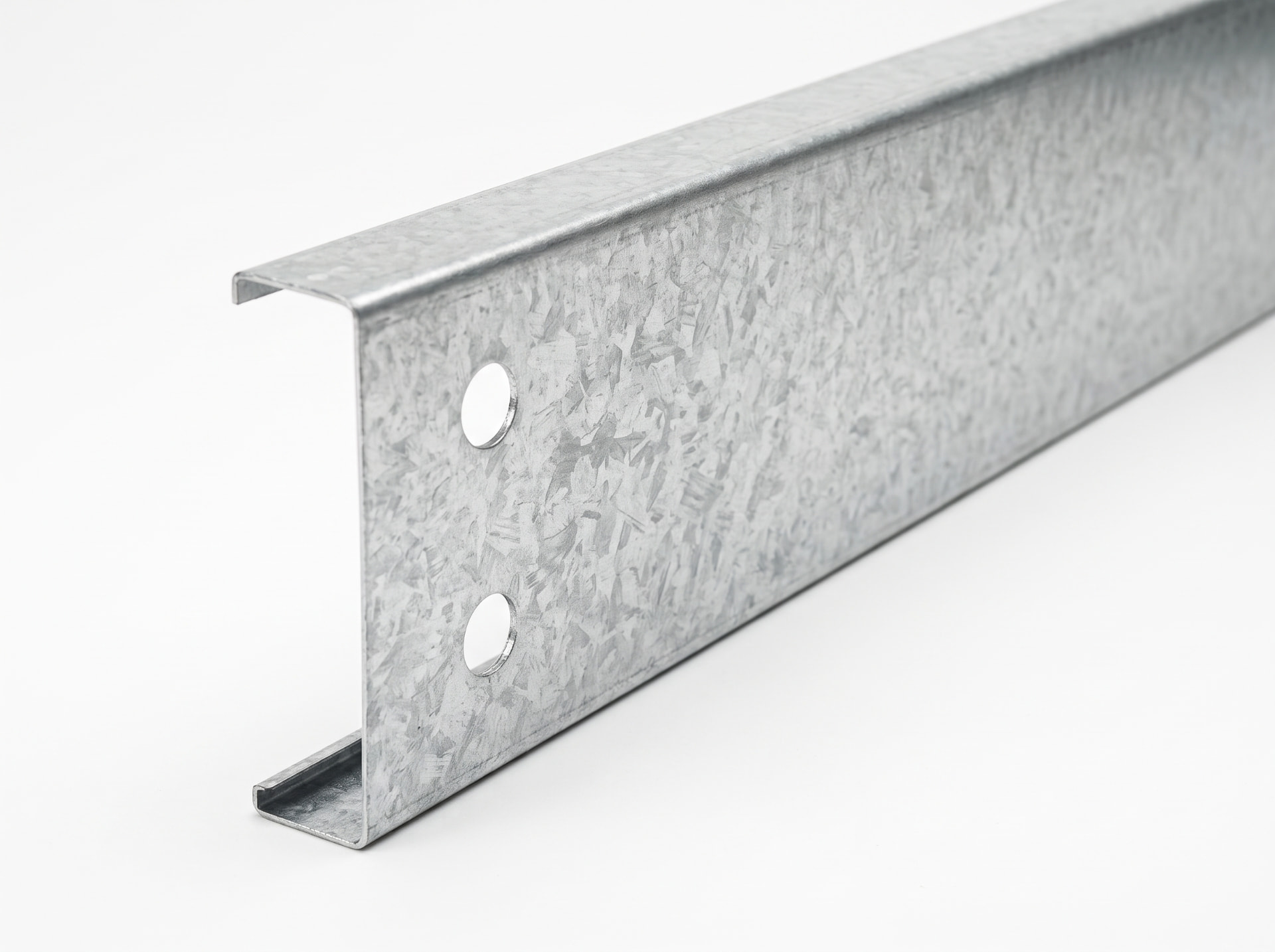

Index Hole
Orificio de 13 mm para atornillar dos perfiles espalda con espalda.

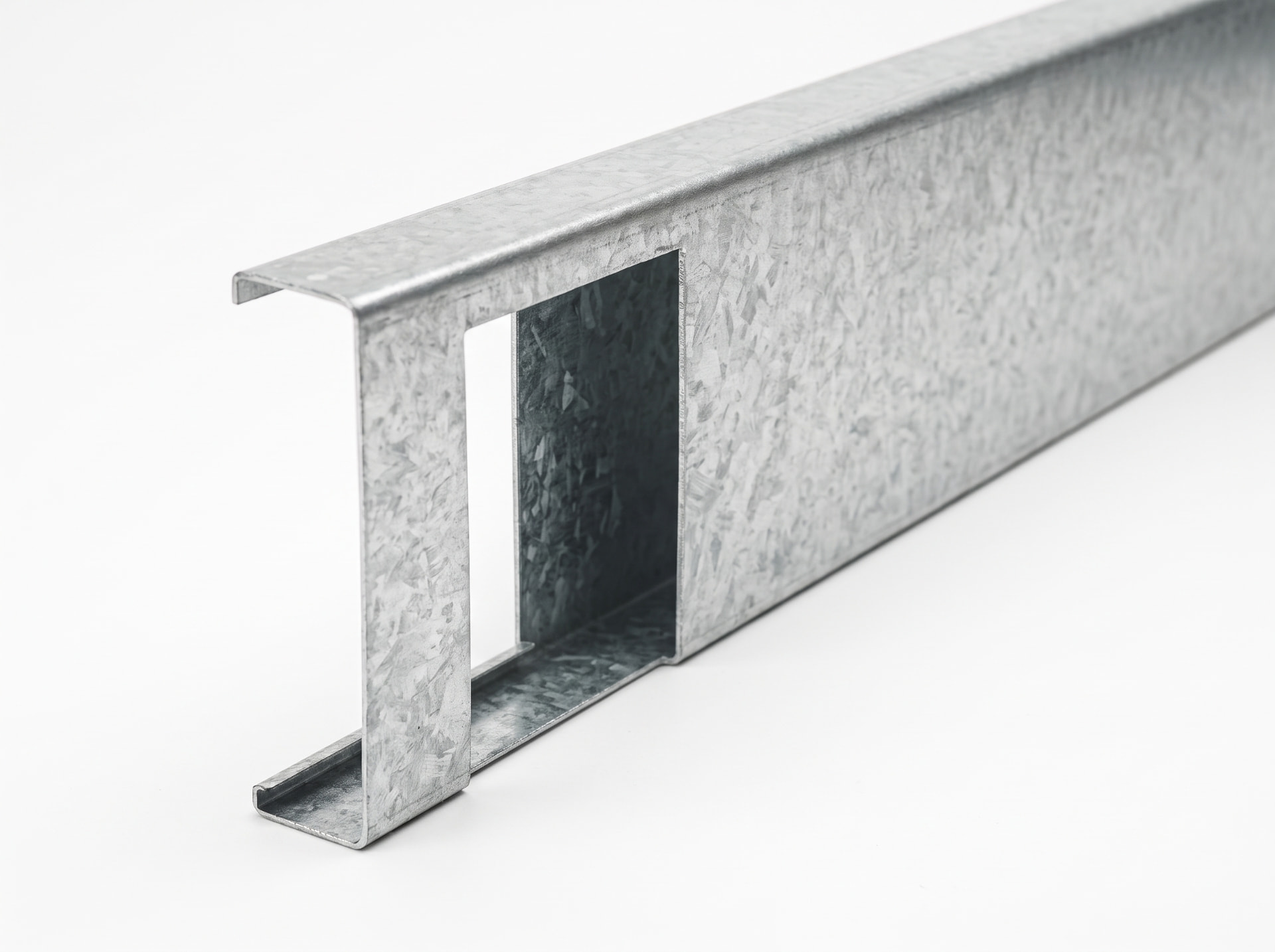

Web Notch
Abertura en el alma que permite el paso de otro perfil.

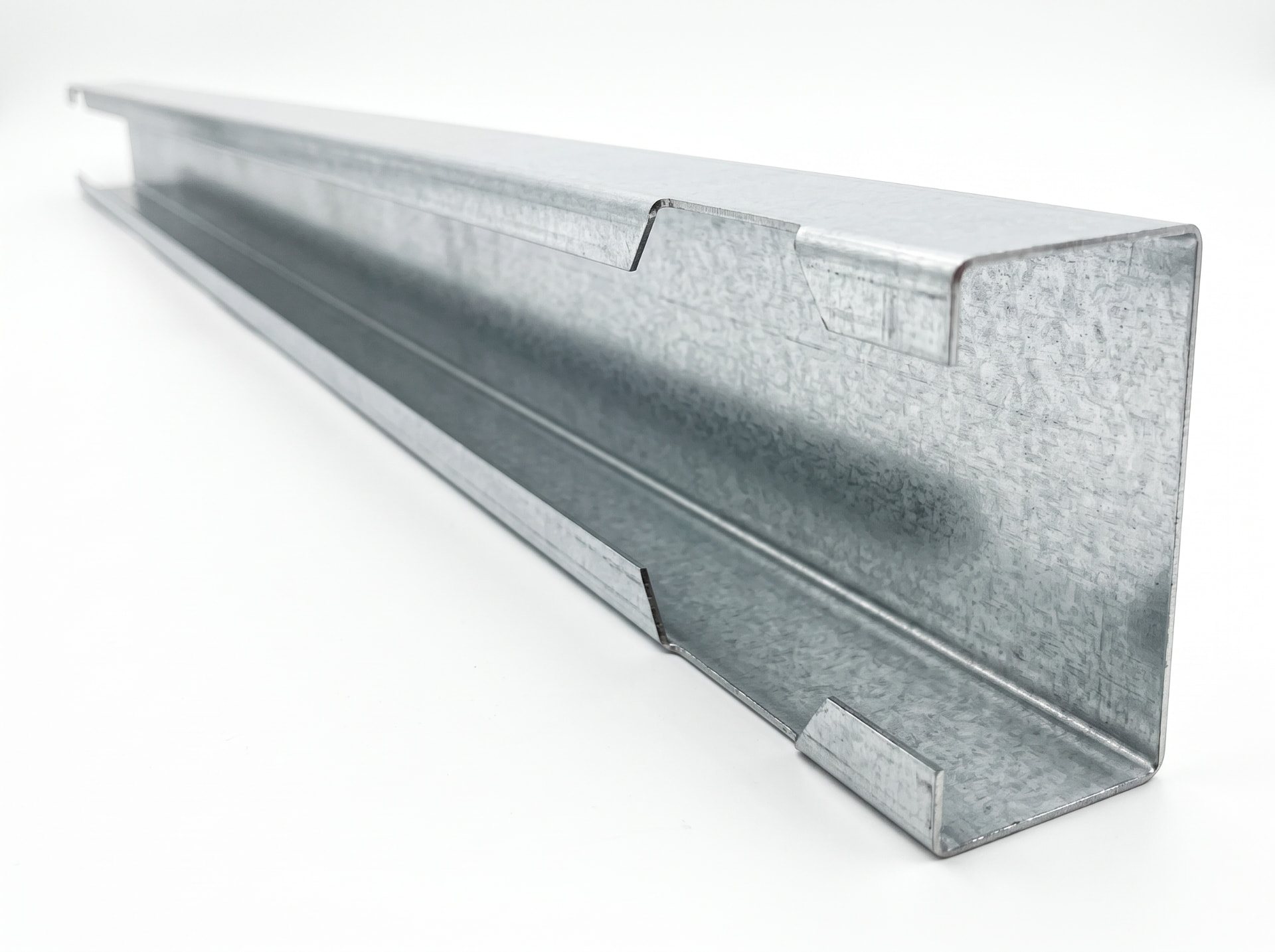

Lip Notch
Corte local del labio para encajar dos perfiles entre sí.

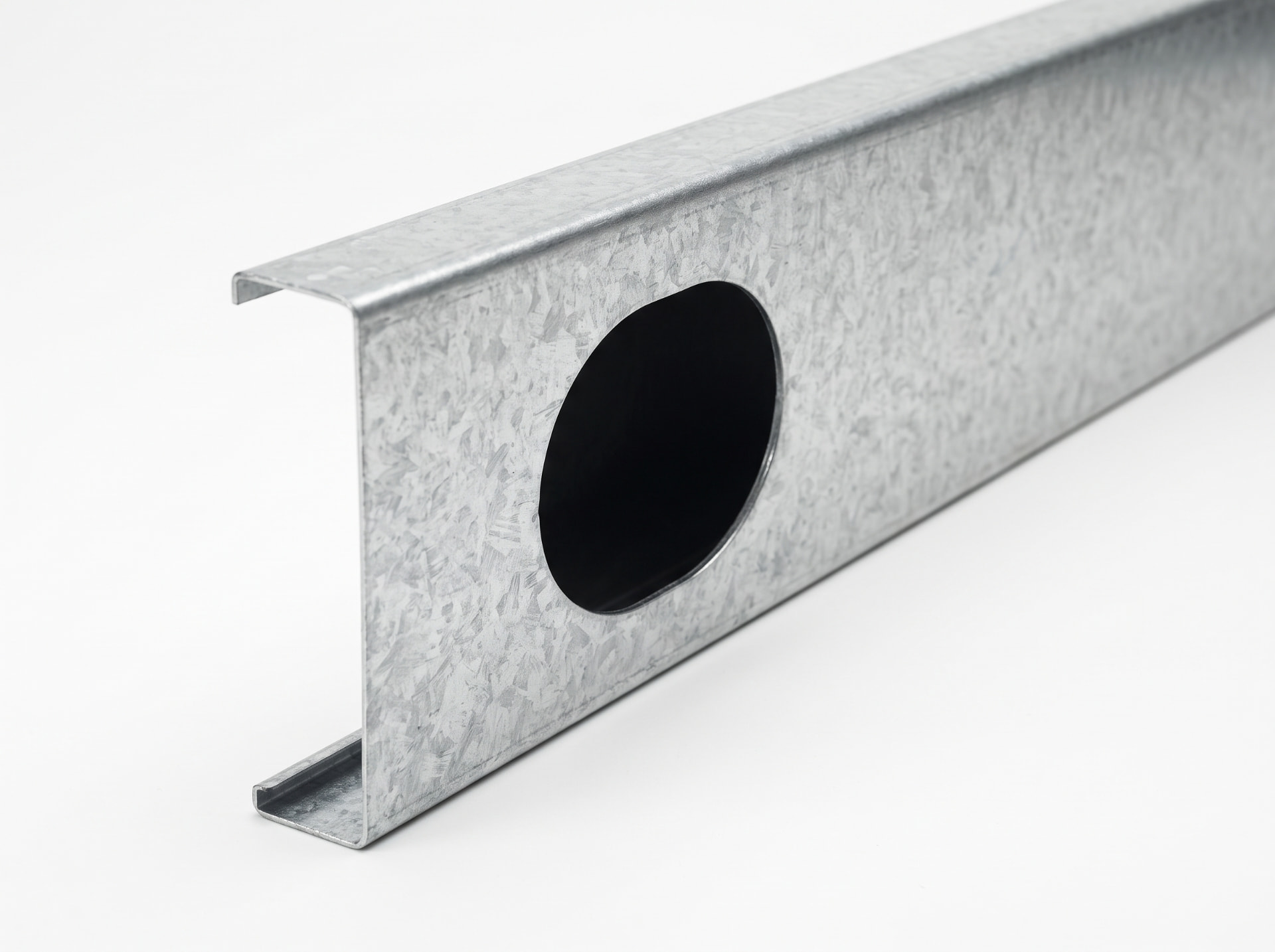

Utility Service Hole
Abertura de 120 × 140 mm para conductos y canalizaciones en perfiles C200 y C250.
Datos de ingeniería
Propiedades geométricas
Valores de referencia extraídos del catálogo suministrado. El dimensionamiento final es específico de cada proyecto y depende de las combinaciones de cargas.
| Perfil | t · mm | A · mm² | m · kg/m | Iy · cm⁴ | Iz · cm⁴ | Wel,y · cm³ |
|---|---|---|---|---|---|---|
| C89 × 1,0 | 1,0 | 209 | 1,64 | 27,41 | 7,60 | 6,16 |
| C89 × 1,2 | 1,2 | 249 | 1,96 | 32,57 | 8,99 | 7,32 |
| C89 × 1,5 | 1,5 | 310 | 2,43 | 40,11 | 11,00 | 9,01 |
| C89 × 2,0 | 2,0 | 408 | 3,20 | 52,16 | 14,14 | 11,72 |
| C150 × 1,0 | 1,0 | 270 | 2,12 | 91,68 | 9,06 | 12,22 |
| C150 × 1,2 | 1,2 | 323 | 2,53 | 109,21 | 10,72 | 14,56 |
| C150 × 1,5 | 1,5 | 401 | 3,15 | 134,99 | 13,12 | 18,00 |
| C150 × 2,0 | 2,0 | 530 | 4,16 | 176,65 | 16,88 | 23,55 |
| C200 × 1,5 | 1,5 | 476 | 3,74 | 267,66 | 14,25 | 26,77 |
| C200 × 2,0 | 2,0 | 630 | 4,95 | 351,21 | 18,33 | 35,12 |
| C250 × 1,5 | 1,5 | 551 | 4,33 | 459,86 | 15,07 | 36,79 |
| C250 × 2,0 | 2,0 | 730 | 5,73 | 604,52 | 19,39 | 48,36 |
t: espesor nominal · A: área de la sección transversal · m: masa lineal · Iy/Iz: momentos de inercia de la sección · Wel,y: módulo resistente elástico.
